Velikost: M30-M530

Povrch: ZP / HDG

Materiál: nerezová ocel

d	30	38	46	52	64	82	94	120	148
d1	25~26.9	30~33.7	38~42.4	44.5~48.3	57~60.3	76.1	88.9	108~114.3	133~139.7
d1	20	25	32	40	50	65	80	100	125
d1	3/4	1	1 1/4	1 1/2	2''	2 1/2	3	4	-
b	40	40	50	50	50	50	50	60	60
ds	10	10	10	10	12	12	12	16	16
d3	M10	M10	M10	M10	M12	M12	M12	M16	M16
L	70	76	86	92	109	125	138	-	-
L1	28	31	37	40	49	57	66	171	191
n	40	48	56	62	76	94	106	136	164
kg	9.4	10.5	12	12.9	22.2	25.9	28.8	64	72.7
kg	6.8	7.7	9	9.7	16.8	19.8	22.4	-	-

d	176	202	228	282	332	378	428	530
d1	159~168.3	(191)~193.7	216~219.1	267~273	318~323.9	355.6~368	406.4~419	508~521
d1	150	(175)	200	250	300	350	400	500
d1	-	-	-	-	-	-	-	-
b	60	60	70	70	70	70	70	70
ds	16	16	20	20	20	24	24	24
d3	M16	M16	M20	M20	M20	M24	M24	M24
L	-	-	-	-	-	-	-	-
L1	217	249	283	334	385	435	487	589
n	192	218	248	302	352	402	452	554
kg	83.4	95.8	169.8	202.8	235	382	429	522
kg	-	-	-	-	-	-	-	-

Na obou koncích jsou závity, které lze kombinovat s maticí, které se používají hlavně k upevnění trubkových předmětů, jako jsou vodní potrubí, nebo plechových předmětů, jako jsou listové pružiny automobilů.

Aplikace:

Široká škála použití, hlavní použití: konstrukce a instalace, připojení mechanických armatur, vozidla, lodě, mosty, tunely, železnice atd.

Výrobní zařízení:

1) CNC obráběcí centrum;

2) CNC soustruh;

3) CNC frézka;

4) Přesný řezací stroj

Měřicí přístroje a zařízení:

1) Mikrometr

2) Hladký manometr

3) Měřidlo závitu

4) Přístroj na měření obrazu

5) Souřadnicový měřicí stroj

6) Tester drsnosti

7) Rutinní kontrola třmenů.

Preferovaná odvětví:

1) Komunikační zařízení

2) Lékařské vybavení

3) Fotoelektrická zařízení

4) Automobilový průmysl

5) Mechanické vybavení

6) Další přizpůsobené díly

Populární Tagy: din3570 u bolt, Čína, dodavatelé, továrna, na míru, velkoobchod, sleva, nabídka, nízká cena, skladem, vzorek zdarma

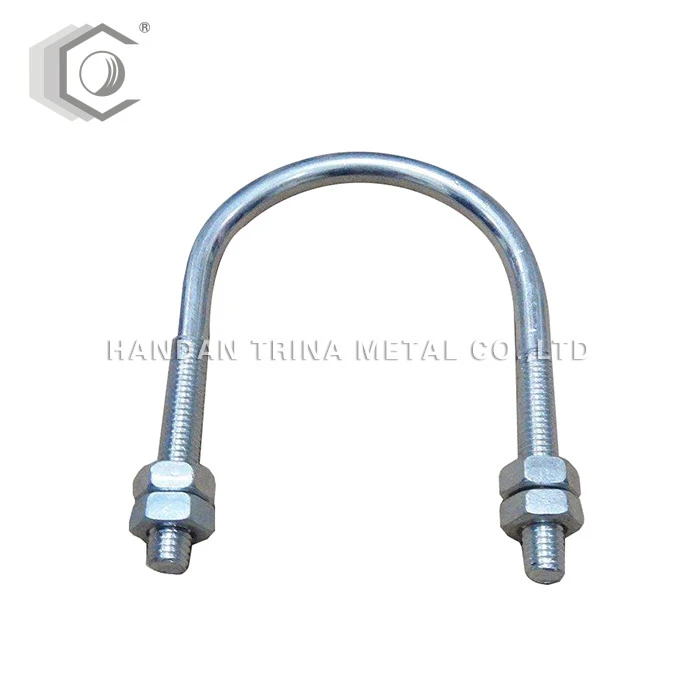

DIN3570 U šroub
