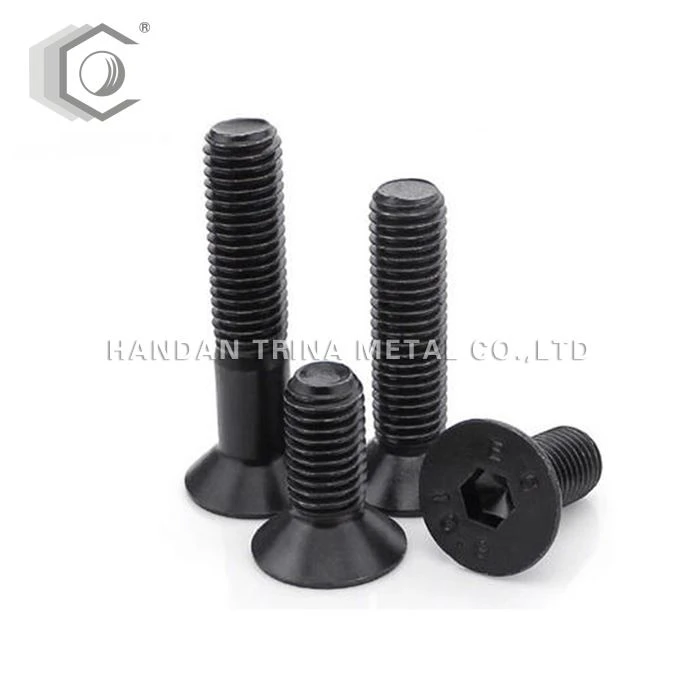

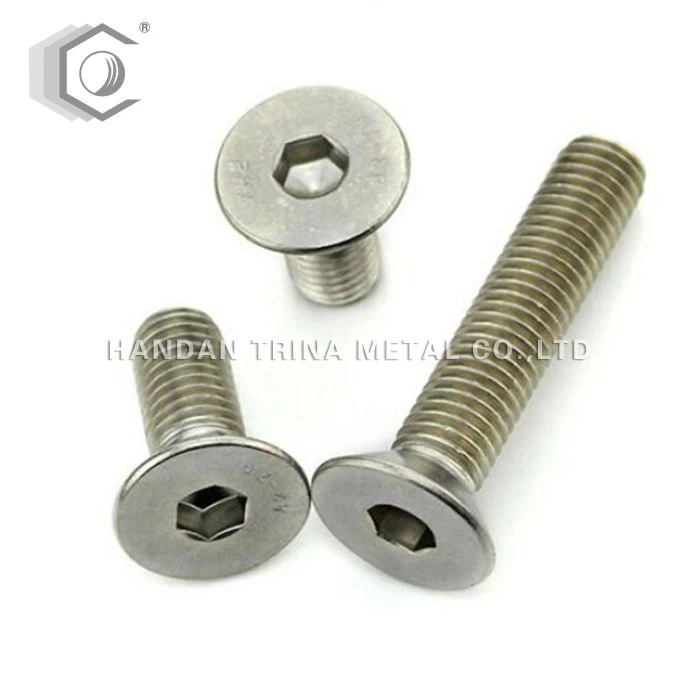

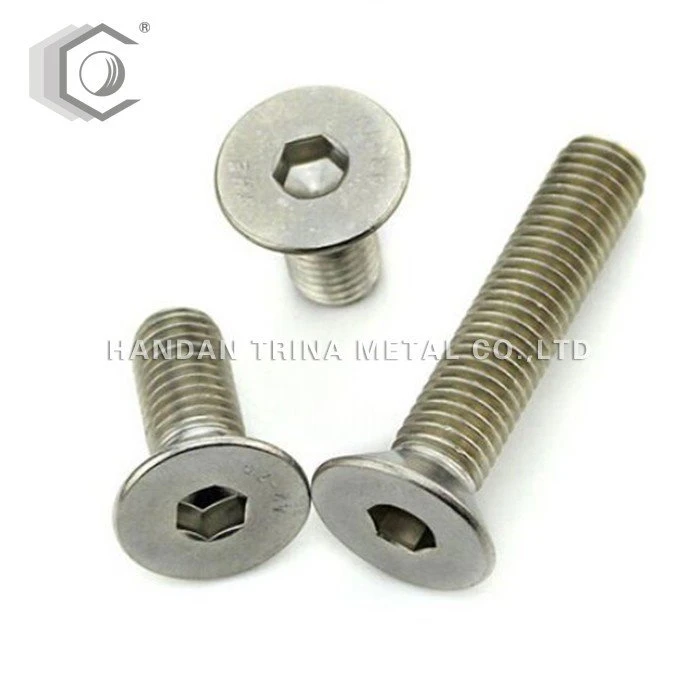

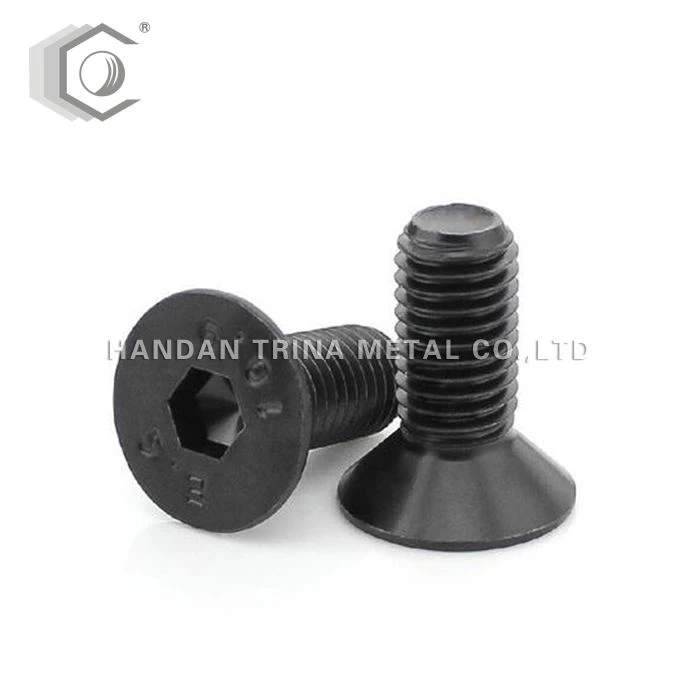

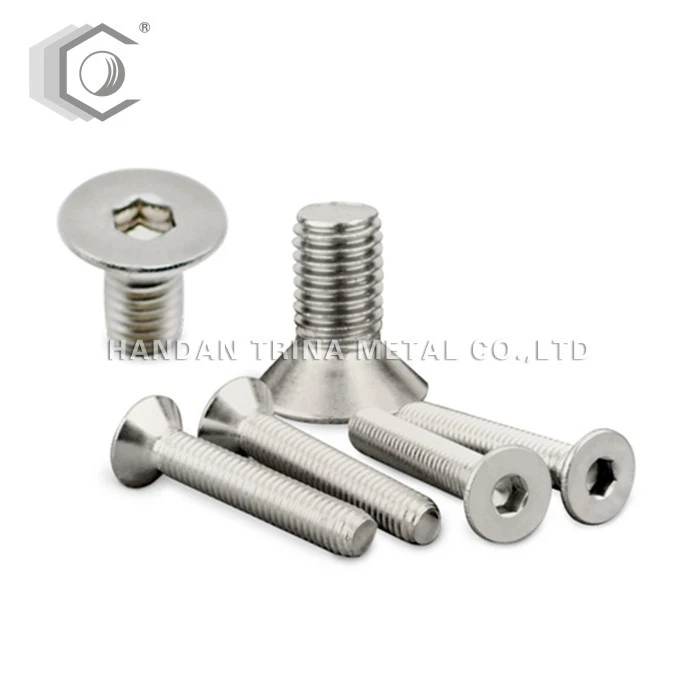

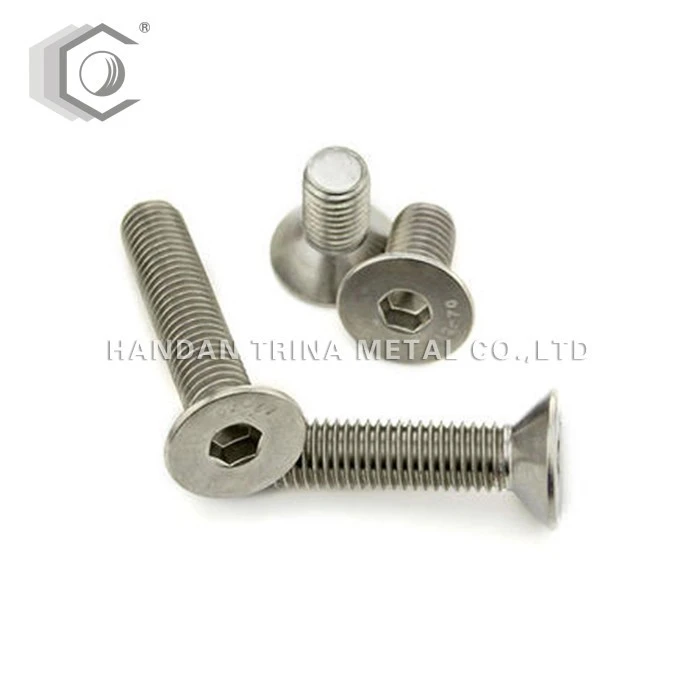

Zápustné šrouby s vnitřním úhlem se také nazývají šrouby se zápustnou hlavou a ploché strojní šrouby. Jsou jakýmsi konstrukčním dílem. Hlava je 90stupňový kužel, který je podobný běžnému vrutu do dřeva. Hlava má drážku pro utahování nástrojů, jako je písmo, kříž, šestiúhelník, quincunx, pětiúhelník atd.
Velikost: M3-M24
Povrch ： Zp / ČERNÝ
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Účinek:
Na povrchu montážního otvoru na spojovacím dílu je obrobena 90-stupňová kuželová kruhová objímka a hlava plochého strojního šroubu je v kruhové objímce a je v jedné rovině s povrchem spojovacího dílu. Ploché strojní šrouby se někdy používají také s plochými strojními šrouby s půlkulatou hlavou. Tento druh šroubu je krásnější a používá se na místech, kde povrch umožňuje malý výstupek. Šrouby hrají roli spojování dvou nebo více předmětů a jsou nepostradatelnou nutností v každodenním životě nebo průmyslové výrobě.
Instrukce:
Šrouby se zápustnou hlavou se většinou používají po instalaci, povrch dílů nelze zvednout a upevněné díly mají dvě tloušťky, tzv. Tlusté, což znamená, že tloušťka upevněného dílu je větší než tloušťka hlava šroubu se zápustnou hlavou Po dotažení šroubu stále zůstává část závitu šroubu, která nevstupuje do otvoru se závitem. V tomto případě lze šroub se zápustnou hlavou rozhodně utáhnout. Obvykle existuje další situace, to znamená, že tloušťka upevněných dílů je menší než výška hlavy zápustného šroubu, což je běžné u plechových dílů v mechanických zařízeních, jako je připojení závěsu podvozku, dveře a skříň; plech zařízení Připojení krytu a zařízení atd. Vzhledem k malé tloušťce dílu je průchozí otvor pro šroub připevněného plechového dílu zcela kuželovým otvorem. V tomto případě, když je šroub se zápustnou hlavou utažen, není hlava šroubu kuželovým povrchem pro stlačení plechové části, ale je stlačena spodní část hlavy šroubu a horní část otvoru se závitem. Přestože šroub cítí, že je šroub utažen, plechová část je namísto lisování zaseknutá. V tomto případě, i když šroub cítí, že je šroub utažen, plechový zlatý díl skutečně není utažen. Toto je velmi běžná situace.
